Descripción
FUNCIONAMIENTO DEL SISTEMA
Los paneles solares reciben la energía del sol y la transforman en corriente continua.
La corriente pasa por el regulador de carga solar y es almacenada dentro de las baterías.
La energía almacenada en las baterías junto con la energía captada por los paneles solares es convertida a 220V por el inversor y abastece los consumos.
CARACTERÍSTICAS

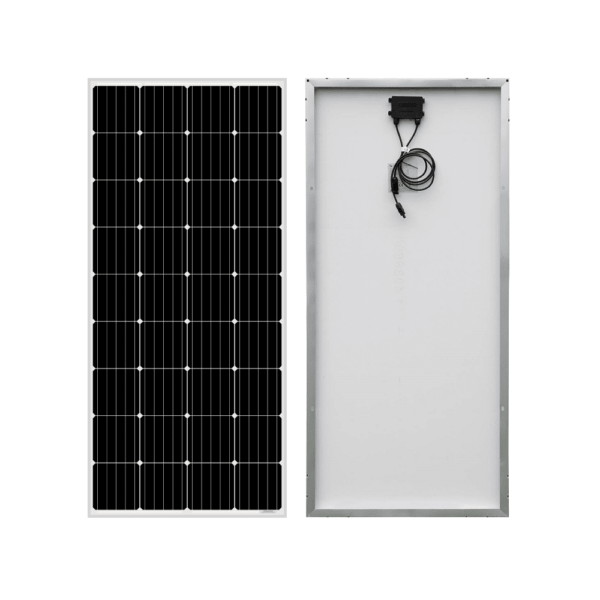

Paneles Solares
Estructura celular de alto rendimiento
Fácil de montar y fijar
Longitudes de cable extendidas para una instalación más sencilla
Rendimiento excepcional en entornos con poca luz e irradiación
Tolerancia de potencia positiva 0 ~ + 3%
Inspección doble EL 100% garantiza que los módulos estén libres de defectos
10 años de garantía de potencia al 90%
25 años de garantía de potencia al 80%
Certificado por TUV, CE, UL

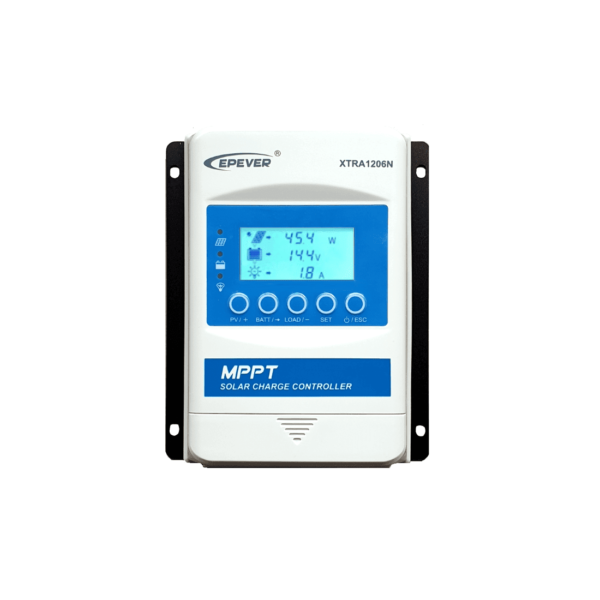

Regulador de Carga
Corriente de carga nominal 10A
Voltaje de batería 12/24 VDC automático
Max. voltaje a circuito abierto fotovoltaico 60V
Tecnología MPPT avanzada y la velocidad de seguimiento ultrarrápida están garantizadas hasta en un 99.5%
La máxima eficiencia de transferencia de CC / CC es tan alta como 98%, la eficiencia de transferencia de carga completa es de hasta 97.4%
Amplio rango de voltaje de operación MPP
Protección de baja temperatura y función de autoactivación para la carga de la batería de litio
Limite la potencia de carga y corriente por encima del rango nominal
Función de estadísticas de energía en tiempo real
Múltiples modos de trabajo de carga
Protección electrónica completa
Compatible con baterías de plomo ácido y de iones de litio
Protección contra sobretemperatura y degradación de potencia en temperaturas más altas
Unidades de visualización LCD opcionales (XDB1 / XDS1 / XDS2) y accesorios
Componentes de alta calidad y baja tasa de fallas de ST o IR para garantizar la vida útil
Puerto de comunicación RS485 aislado con salida protegida de 5V / 200mA, con protocolo Modbus estándar
Monitoreo y ajuste de parámetros a través de aplicación de celular o software de PC
Diseño a prueba de polvo e impermeable con protección IP32
Certificación CE (LVD IEC62109, EMC EN3 / 1-6-61000)

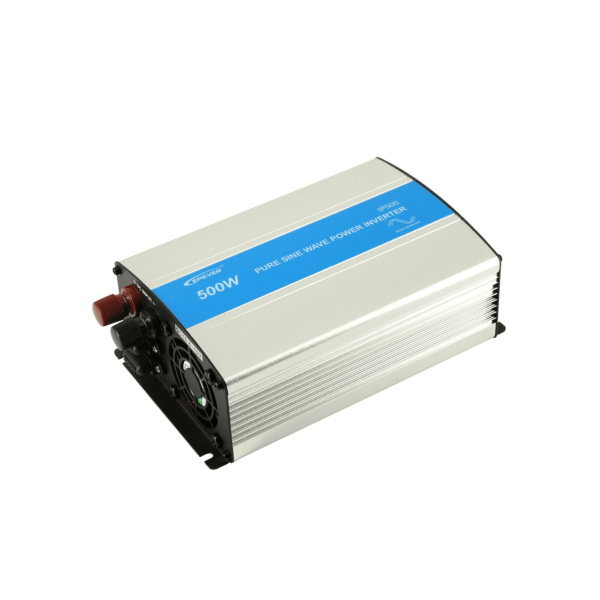

Inversor de Corriente
Salida de onda senoidal pura de 500VA
Voltaje de entrada nominal 12 VDC
Diseño seguro con aislamiento eléctrico de entrada y salida
Adopción de tecnología avanzada SPWM, salida de onda sinusoidal pura
Voltaje de salida opcional de 220 / 230VAC, seleccionable mediante interruptor DIP
Indicadores LED de estado de falla y estado de funcionamiento
Bajo consumo sin carga
Eficiencia máxima 92%
Protección de entrada: protección contra sobretensión, protección contra baja tensión
Protección de salida: protección contra sobrecarga, protección contra cortocircuitos
Protección contra sobretemperatura: Ventilador de temperatura controlada, el inversor se apaga automáticamente cuando se sobrecalienta
Salida USB operativa 5VDC / 1A
Banco de Baterías
Elevada vida útil en condiciones de uso flotante
Amplio rango de temperatura de funcionamiento de -20 ° C a + 50 ° C
El electrolito de nano gel elimina la estratificación ácida y prolonga el ciclo de vida
Tecnología VRLA (Valve Regulated Lead Acid), hermética, no requieren ningún tipo de mantenimiento
Se pueden ubicar en posición horizontal y en lugares con poca ventilación
La corriente de flotación reducida en un 30% conduce a una excelente resistencia a altas temperaturas
Placa más gruesa con rejilla de aleación de tierras raras patentada con pasta especial para resistencia a la corrosión
Baja tasa de autodescarga y larga vida útil
Excelente capacidad de recuperación de descargas profundas
Placa positiva: rejilla gruesa de aleación de tierras raras patentada con pasta especial para resistencia a la corrosión
Placa negativa: rejilla equilibrada de Pb-Ca para mejorar la eficiencia de recombinación
Separador: separador AGM avanzado para diseño de celda de alta presión
Electrolito: Dilución de acido sulfúrico de alta pureza con nano gel para una vida útil más prolongada
Recipiente y tapa de la batería: ABS UL94-HB
